石英复合原位红外透射样品池是具有红外窗口的微型反应装置，各式化学及物理过程可在其中真实再现，样品池具有光谱窗口，可得到反应过程的各种光谱信息。红外光谱是基团分析及分子微结构表征的强有力工具，在诸多物理方法中表征化学反应机理中最为有效。

● 性能

温度：室温～860℃

压力：≤0.3 MPa

温控精度：±1℃，50段程序控温调节

相态：气-固相

真空：配备KF16真空法兰接头

● 特点

1. 石英复合原位红外透射样品池是高性能、多功能、采用组合式结构的研究型反应装置，可满足大多数课题需求，使用者只需设计好测试流程框图，便可即时构建，实时测试，取得数据。

2. 适用于进行吸附、脱附动力学研究及表面反应原位分析。

3. 适用于进行吡啶吸附的L酸、B酸中心鉴定，亦可利用噻吩、CO、CO₂、NH₃等吸附剂为探针分子，进行催化剂原位表征。

4. 反应管：选用高纯石英，外罩不锈钢水冷保护套，既具有石英的高化学惰性，耐腐蚀，易清洗，热导系数小，池壁气体吸附率低等特点，有利于获得稳定的测试数据，又具有不锈钢强度，充分确保原位池的结构刚性及使用安全性，可满足0.3 MPa的实验压力要求。

5. 反应气体：依据需要将各种不同形态的试样引入原位池，本装置可采用加压流动连续进样，负压进样，鼓泡进样及注射进样等多种进样方式。

6. 进出气接口：可依据需要在池体上安装2路进气阀，1路出气阀，流动连续进样接口，抽真空接口，注射进样接口，压力表，液体负压进样附件及鼓泡进样附件等。

7. 升降温速率快，最高可达150℃/分钟，降温时由于外壳有低温冷却水流动，降温快，若对降温速率有特别要求，另有专用结构款，加热炉芯可通入低温冷气以加速冷却。

8. 红外窗口 基本配置为CaF₂，若需要可增加ZnSe窗片及窗口防冷凝功能。

9. 若需要，可外加窗口吹扫罩装置，以消除样品室敞开时环境CO₂及H₂O的影响。

10. 控温仪具有断水保护功能，当升温时未开启低温循环水冷却不锈钢外壳时，可自动断电，从而保护原位池和红外谱仪。

11. 通过选用相应的底板及底脚，可与不同品牌型号红外谱仪匹配。

12. 该装置为研究型定制款仪器，相对于通用仪器单一功能而言，具有丰富的扩展性，可依据课题需求在原有结构基本不变的前提下进行改造，在耐压（最高3MPa）、光程（最低0），反应管材质（石英、不锈钢或其它）等方面做出调整。

● 配置

       高压原位红外透射样品池是具有红外窗口的微型反应装置，各式化学及物理过程可在其中真实再现，样品池具有光谱窗口，可得到反应过程的各种光谱信息。红外光谱是基团分析及分子微结构表征的强有力工具，在诸多物理方法表征化学反应机理最为有效。

● 性能

温度：室温～680℃（常压）

           室温～460℃（3 MPa）

控温精度：±1℃，50段程序控温调节

压力：≤3 MPa

相态：气-固相

真空：配备KF16真空法兰接头

● 特点

1. 高压原位红外透射样品池是高性能、多功能、采用组合式结构的研究型反应装置，可满足大多数课题需求，研究者只需设计好测试流程框架图，便可即时构建，进行实时测试取得数据。此外，研究过程中思路若有变化，装置的结构亦可即时随之改造，以适应变化后的需求。

2. 反应管选用316L不锈钢管，可承受3 Mpa压力。

3. 适用于进行吸附、脱附动力学研究及表面反应原位分析。

4. 可用于进行吡啶吸附的L酸、酸中心鉴定，亦可利用噻吩、CO、CO₂、NH₃等吸附剂为探针分子，进行催化剂原位表征。

5. 基本配置为CaF₂窗片，若需要可增加ZnSe窗片。

6. 若外加窗口吹扫罩装置，可消除样品室敞开时环境CO₂及H₂O的影响。

7. 试样更换简易快捷。

8. 光轴高度及位置须与所用谱仪匹配，不同谱仪通过选用对应的底板与之匹配。

● 配置

       零光程原位红外透射样品池是具有红外窗口的微型反应装置，各式化学及物理过程可在其中真实再现，样品池具有光谱窗口，可得到反应过程的各种光谱信息。红外光谱是基团分析及分子微结构表征的强有力工具，在诸多物理方法表征化学反应机理中最为有效。

● 性能

温度：室温～600℃（常压）

           室温~400℃（3 MPa）

控温精度：±1℃，50段程序控温调节

压力：≤3MPa

相态：气-固相，气-液相

● 特点

1. 高性能、多功能、组合式结构，可满足大多数课题需求，研究者只需设计好测试流程框图，便可即时构建，进行实时测试取得数据。此外，研究过程中思路若有变化，装置的结构亦可即时随之改造，以适应变化后的需求。

2. 反应管为316L 不锈钢材质，可承受3 MPa 或更高的压力。

3. 适用于进行吸附、脱附动力学研究及表面反应原位分析。

4. 红外窗口采用CaF2晶棒，可承受极高的压力。

5. 具有防冷凝功能，防止反应气体在红外窗口处冷凝。

6. 左右红外窗口间距可微调，以适应特定的反应类型。

7. 光轴高度及位置须与所用谱仪匹配，不同谱仪通过选用对应的底板与之匹配。

● 配置

      双试样原位红外透射样品池是具有红外窗口的微型反应装置，各式化学及物理过程可在其中真实再现，样品池具有光谱窗口，可得到反应过程的各种光谱信息。红外光谱是基团分析及分子微结构表征的强有力工具，在诸多物理方法表征化学反应机理中最为有效。

● 性能

温度：室温～620℃

控温精度：±1℃，50段程序控温调节

压力：≤0.3 MPa

相态：气-固相

真空：配备KF16真空法兰接头

● 特点

1. 可在完全相同的反应条件（温度、压力、气氛及真空）下同时（间隔约0.1 秒）测试两个试样的红外光谱，例如：同时记录试样及参比光谱，或在完全相同的反应条件下，比较两个试样的光谱特性。

2.  可将不同形态（气相、液相）的试样分别采用负压进样、连续进样或脉冲进样方式引入样品池以进行各式反应机理研究。

3.  方便地进行诸如L酸、B酸中心鉴定的吡啶吸附实验，可一次测试两个样品。

4.  更换试样时简单方便，无需取出窗片。

5.  基本配置为CaF2窗片，若需要可增加ZnSe 窗片。

6.  光轴高度及位置须与所用谱仪匹配，不同谱仪通过选用对应的底板与之匹配。

● 配置

      高压双试样原位红外透射样品池是具有红外窗口的微型反应装置，各式化学及物理过程可在其中真实再现，样品池具有光谱窗口，可得到反应过程的各种光谱信息。红外光谱是基团分析及分子微结构表征的强有力工具，在诸多物理方法表征化学反应机理中最为有效。

● 性能

温度：室温～620℃（0.3 MPa）

           室温～460℃（3 MPa）

压力：≤3 MPa

温控精度：±1℃，50段程序控温调节

相态：气-固相

真空：根据需要可配备KF16真空法兰接头

● 特点

1. 可在完全相同的反应条件（温度、压力、气氛及真空）下同时（间隔约0.1秒）测试两个试样的红外光谱，例如：同时记录试样及参比光谱，或在完全相同的反应条件下，比较两个试样的光谱特性。

2. 可将不同形态（气相、液相）的试样分别采用负压进样、连续进样或脉冲进样方式引入样品池以进行各式反应机理研究。

3. 方便地进行诸如L酸、B酸中心鉴定的吡啶吸附实验，可一次测试两个样品。

4. 更换试样时简单方便，无需取出窗片。

5. 基本配置为CaF2窗片，若需要可增加ZnSe窗片。

6. 光轴高度及位置须与所用谱仪匹配，不同谱仪通过选用对应的底板与之匹配。

● 配置

显微Raman原位样品池能与HORIBA JY、Renishaw等各式拉曼谱仪配套进行原位(In Situ)条件（可控温度、压力及气氛）下的拉曼光谱测试，广泛应用于化学、化工、生化、材料及相关领域，特别适合于催化基础研究。

反应气体流经试样有两种方式：掠过式及贯穿式，前者用于检测试样表面状态，后者用于与质谱、色谱相连进行TPR、TPD以及和反应空速有关的选择性、转化率检测。

本装置工作时壳体须通水冷却，否则会因壳体过热而损坏, 冷却水采用去离子低温循环水装置。

● 性能

温度：室温～720℃

压力：0.3 MPa

温控精度：±1℃，50段程序控温调节

相态：气-固相

真空：根据需要可配备KF16真空法兰接头

● 适用光路

反射式共焦显微光路，物镜工作距离≥8mm

● 试样形态

粉末、薄片、气固相。

● 配置

       高压显微Raman原位样品池能与HORIBA JY、Renishaw等各式拉曼谱仪配套进行原位(In Situ)条件（可控温度、压力及气氛）下的拉曼光谱测试，广泛应用于化学、化工、生化、材料及相关领域，特别适合于催化基础研究。
       反应气体流经试样有两种方式：掠过式及贯穿式，前者用于检测试样表面状态，后者用于与质谱、色谱相连进行TPR、TPD以及和反应空速有关的选择性、转化率检测。
       本装置工作时壳体须通水冷却，否则会因壳体过热而损坏, 冷却水采用去离子低温循环水装置。

● 性能

温度：室温～720℃（0.3 MPa）

           室温～500℃（3 MPa）

控温精度：±1℃，50段程序控温调节

压力：≤3 MPa

相态：气-固相

真空：根据需要可配备KF16真空法兰接头

● 适用光路

反射式共焦显微光路，物镜工作距离≥8mm

● 试样形态

粉末、薄片、气固相。

● 配置

● 特点

高温管式反应装置由管式炉及管式反应器两部分组成。

（1）管式反应炉：

温度：室温～700℃（常压）

           室温～560℃（6 MPa）

压力：≤6MPa

温控精度：±1℃，50段程序控温调节

升温速率：100℃/分

炉腔体积：Ø20X200m/m

（2）管式反应器

反应管：Ø15X250m/m

材质：石英，不锈钢

相态：气固相

● 配置

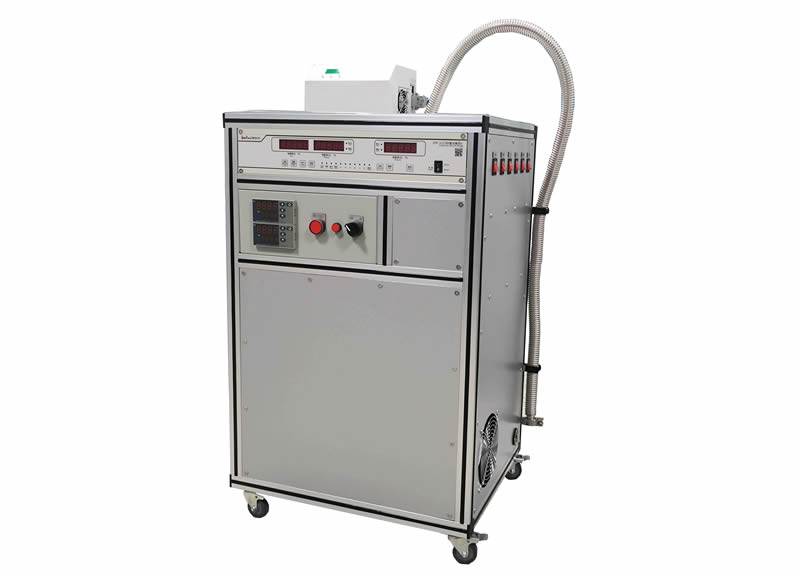

       本装置可与各种不同形式的Operando / In situ FT-IR（透射、漫反射）、Raman反应池配套进行负压进样及催化剂表面脱附净化处理，亦可作为独立低、高真空兼容的真空系统使用。

       系统由英国Edwards XDD1干式隔膜泵作前级及Edwards nEXT85H涡轮分子泵作二级，构成无油高真空系统，可防止水或低沸点组分沉积泵油中，降低真空度或污染系统，配上三探头（一支电离规管及二支皮拉尼规管）复合真空计及高真空电磁阀组成。

● 特点

1. 真空输出有二个接口，高真空6×10^-4Pa及低真空2×10²Pa兼容。

2. 更换试样时为提高时间效率，涡轮分子泵可继续运转，无需停机。

3. Edwards XDD1隔膜泵性能参数：

    极限真空：<2×10²Pa

    抽速：1.2 m³h^-1

    进口连接：NW16

4. Edwards NEXT85H分子涡轮泵参数：

    抽速：47 L/S

    压缩比：N₂>1×10¹¹

    接口法兰：NW40

    速率：90000rpm

    极限压强：<5×10^-8Pa

5. 与原位池配套使用时，原位池的温控仪可集成在真空推车上，推车上部为不锈钢井字框架，原位实验时，根据反应流程搭建相应的前置气路和后置气路，分别连接原位池的进气口及出气口，反应气路所需的各类零部件可安装固定于推车上部支架上，使得实验空间简洁利落。

6. 系统组装在移动式推车上，可在不同地点、不同场合满足多方面要求，达到一机多用的目的。

7. 隔膜泵与分子泵组成无油高真空系统，可防止水或低沸点组分沉积泵油中，降低真空度或污染系统。

● 温度控制及测量

       温度测量与控制是原位红外及拉曼采样装量（样品池）的基本配件，在移动组合式高真空系统中，可依据需要加入双仪表温控仪，组成一体。

● 配置
